Каков порядок разборки и сборки агрегатов котлов Kiturami Turbo, STS, KSO, KRM, KRH, Twin Alpha, ECO Condensing, World Plus?
Наглядные ответы на эти и многие другие вопросы Вы найдете в сборнике видео-инструкций, размещенных в разделе нашего сайта "РЕМОНТ КИТУРАМИ".
Все документы можно почитать или скачать для дальнейшего изучения.
Подробности уточняйте у наших менеджеров по тел. 8 (495) 256 00 84.

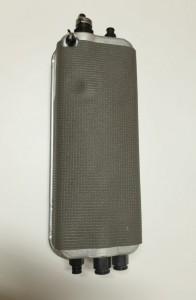

Heat exchanger ass`y for WORLD 5000-25 (LNG/LPG)
|  |
Heat exchanger ass`y for WORLD5000-30 (LNG/LPG)
| ||
| ||||
Heat exchanger ass`y for WORLD 5000-13 (LNG/LPG)
| |
Heat exchanger ass`y for WORLD5000-16 (LNG/LPG)
| ||
| ||||

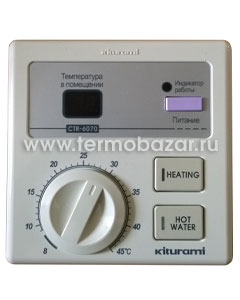

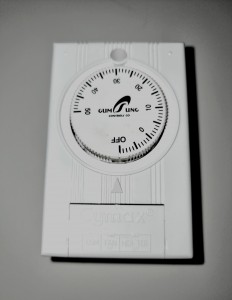

Room controller CTR-6070
(для котлов KRH-35A, KF-35)
| |
Room controller CTR-900
(для котлов KSO-300/400, KRM-30/70)
| ||
| ||||
3700 руб
Room controller CTR-5000 (для котлов World - 3000, Eco Condensing, TGB-30, Тurbo, KSO и KSG -50/70/100/150/200)
| |
Room controller CTR - 5700 (для котлов World 5000)
| ||
| ||||
Room controller CTR - 5700 Plus (для котлов World Plus, Twin Alpha, TGB-30R, Turbo, STS, KSO/KSOG)
| |
| ||
| ||||
|
| |
| ||
| ||||
|
| |
| ||
| ||||
|
| |

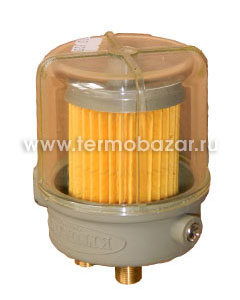

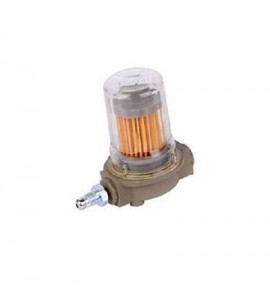

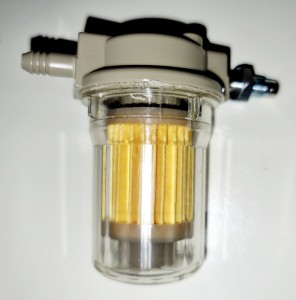

Oil Filter TB-200
(для котлов KSO-200/300/400)
| ||
| ||||
Oil Filter Deluxe (Old) TB-13/17
(для котлов Turbo-13/17, STS О-13/17/21, KRM-30)
| |
Oil Filter Medium (Oil) TB-21/150
(для котлов Turbo-21/30 KSO-50/70/100/150, STS О-25/30)
| ||
| ||||
Oil Hose 2SF (SUS) Шланг топливный
(для котлов Turbo-13/17, STS О-13/17)
| |
Oil Hose 5M (SUS) Шланг топливный
(для котлов Turbo-21/30 KSO-50/70/100/150, STS О-25/30)
| ||
| ||||

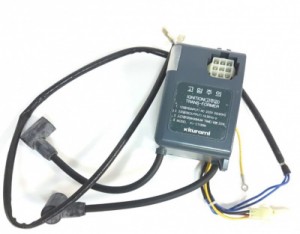

Ignition Transformer KI-820 (для котлов World 5000)
| |

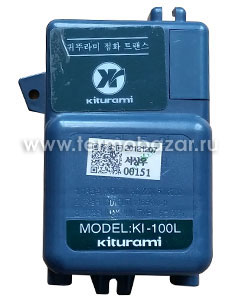

Ignition Transformer KI-100L (для котлов KSOG-200)
| ||
| ||||
Ignition Transformer KI-100
(для котлов Turbo-13/17, STS O-13/17/21/25/30)
| |
Ignition Transformer KI-500 (для котлов World 3000)
| ||
| ||||
Ignition Transformer KI-730 (для котлов World Plus)
| |
Ignition Transformer KI-730E (для котлов ECO condensing)
| ||
| ||||
Ignition Transformer KI-C1130M
(для котлов KRM-30/70)
| |
Ignition Transformer KI-G100L (для котлов KSOG-300/400)
| ||
| ||||
|
| |
Ignition Transformer KI-C50
(для котлов KSO-50/70/100/150)
| ||
| ||||
Ignition Transformer KI-C50A
(для котлов KSO-200, KRM-70)
| |

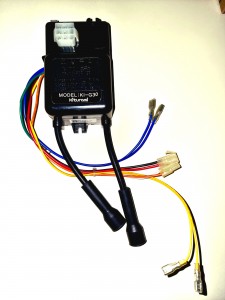

Ignition Transformer KI-C30G
(для котлов Turbo-21/30)
| ||
| ||||
|
| |
Ignition Transformer KI-G50 (для котлов KSOG-100/150)
| ||
| ||||
Ignition Transformer KI-G50B (для котлов KSOG-50/70)
| |
Ignition Transformer SPG-801 (для котлов ECO condensing)
| ||
| ||||
Ignition Transformer SPG-802 (для котлов World Plus)
| |
Power transformer Т-66 30 (для котлов World 3000)
| ||
| ||||
Power transformer Т-7030 (для котлов World 5000 13/16/20/25/30)
| |
Для котлов KSOG 50/70/
Предназначен для стабилизации положения топливной штанги в сопле горелки
| ||
| ||||
|
| |
| ||
| ||||
|
| |
| ||
| ||||
|
| |
| ||
| ||||
|
| |
| ||
| ||||
|
| |
| ||
| ||||
|
| |
| ||
| ||||
Комплект для перевода на сжиженный газ для World 5000 - 13
| |
Комплект для перевода на для котла WORLD 5000-16
| ||
| ||||
|
| |
| ||
| ||||
|
| |
| ||
| ||||

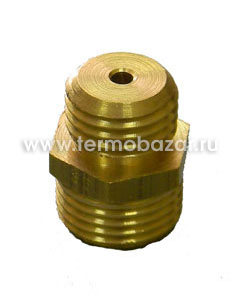

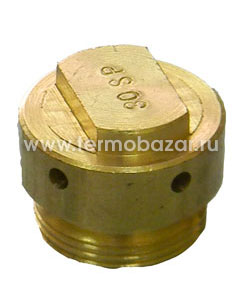

Nozzle LPG for TGB-300/400 (для котлов KSOG-300/400)
| |

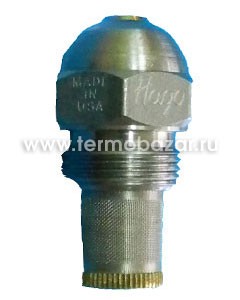

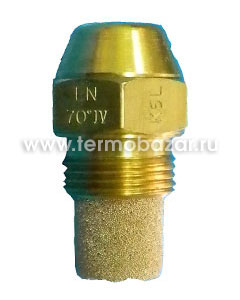

Nozzle oil Danfoss 0.85*60 ° H
(для котлов Turbo-30)
| ||
| ||||
Nozzle oil Danfoss 3.50*60 ° H
(для котлов KSO-100)
| |
Nozzle oil Danfoss 0.60*60 ° H
(для котлов Turbo-21)
| ||
| ||||
Nozzle oil Danfoss 0.40*80 ° H
(для котлов STSO- 13)
| |
Nozzle oil Danfoss 0.50*60 ° H
(для котлов Turbo- 13/17)
| ||
| ||||
Nozzle oil Danfoss 0.50*80 ° H
(для котлов STSO- 17)
| |
Nozzle oil Danfoss 1.65*60 ° H
(для котлов KSO-50)
| ||
| ||||
Nozzle oil Danfoss 4.50*60 ° H
(для котлов KSO-150)
| |
Nozzle oil Danfoss 2.0*60 ° H
(для котлов KSO-70, KRM-70)
| ||
| ||||
Nozzle oil Danfoss 5.50*60 ° H
(для котлов KSO-400)
| |
Nozzle oil Danfoss 6.0*60 ° H
(для котлов KSO-200)
| ||
| ||||
Комплект для перевода на для котла WORLD 5000-20
| |
| ||
| ||||
|
| |
| ||
| ||||
|
| |
| ||
| ||||
|
| |
| ||
| ||||
|
| |
| ||
| ||||

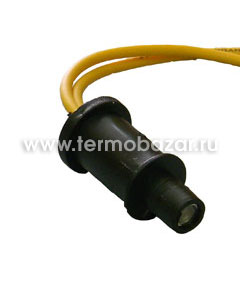

Photo Sensor (Infrared) CDS-010
(для котлов Turbo-21/30, KSO-50/70/100/150)
| |

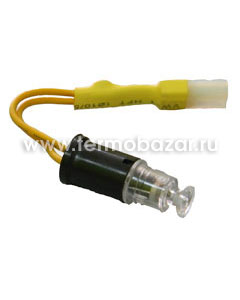

Photo Sensor (Infrared) CDS-2025
(для котлов Turbo-13/17, STS O-13/17/21/25/30)
| ||
| ||||
Photo Sensor (Infrared) RS-100 (для котлов World 5000, World Plus, ECO condensing, Twin Alfa)
| |
Photo Sensor(Infrared) RS-200 (для котлов TGB-30 KSOG-50/70/100/150, STS G)
| ||
| ||||

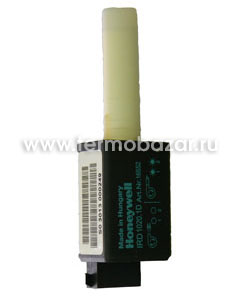

Photo Sensor (Infrared) Satronic
IRD1020 для котлов KSOG-200/300/400
| |

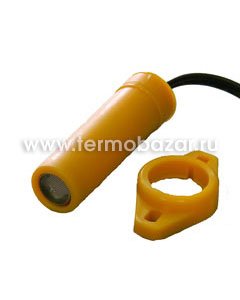

Photo Sensor (Infrared) TB-300/400
(для котлов KSO-200/300/400)
| ||
| ||||
3800 руб
Цилиндр воздушной заслонки (гидропоршень) для котлов KSOG 50/70/100/150
| |
| ||
| ||||
|
| |
| ||
| ||||
|
| |
| ||
| ||||
|
| |
| ||
| ||||
|
| |
| ||
| ||||
|
| |
| ||
| ||||
|
| |
1000 руб
Контакты поджига TB-13/17
(для котлов Turbo-13/17, STS O-13/17)
| ||
| ||||
|
| |
1000 руб
Контакты поджига TB-21/30
(для котлов Turbo-21/30, STS O-21/25/30)
| ||
| ||||
|
| |
| ||
В данной статье мы приводим подробную схему, артикулярные номера и заводские названия запасных частей для всех дизельных котлов KITURAMI.
|
Запасные части для TURBO -13/17 |
||
|
|
||
|
№ на схеме |
Артикул |
Название |
|
1 |
H120240396 |

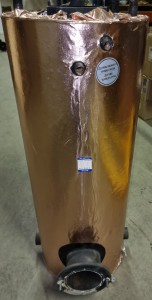

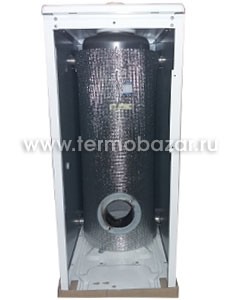

Теплообменник в сборе_13/17S |
|
1-1 |
A11E100059 |
Теплообменник в сборе_13S + Корпус в комплекте |
|
1-2 |
A11E100060 |
Теплообменник в сборе_17S + Корпус в комплекте |
|
2 |
S312100011 |
Датчик низкого уровня WL-100 |
|
3 |
S311100016 |
Датчик температуры OS-300 |
|
4 |
S432100007 |

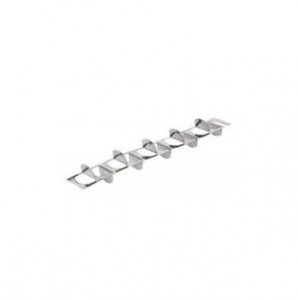

Турбулизатор 39-10 |
|
5 |
S554100037 |

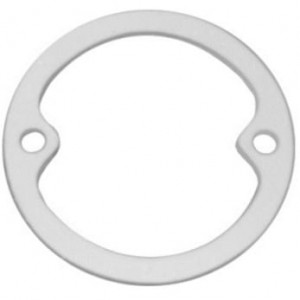

Уплотнительная прокладка патрубка дымохода TB-30K |
|
6 |
H160220008 |
Крышка шумоглушителя |
|
7 |
S554100001 |

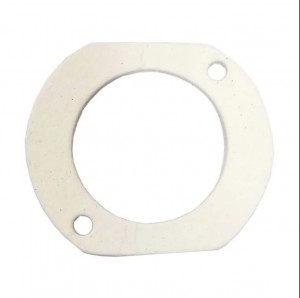

Уплотнительная прокладка горелки |
|
8~11 |
H110330039 |
Корпус в комплекте |
|
8 |
H110240279 |
Боковые панели |
|
9 |
H110180205 |
Верхняя панель(корпус) |
|
10 |
H110140020 |
Нижняя панель |
|
11 |
H110070235 |
Лицевая панель |
|
12 |
S111110010 |
Блок управления CTX-1500 |
|
13 |
S271100001 |
Соединительные провода CTX-1200 S |
|
14 |
H130160002 |
Труба сгорания_13~17K |
|
15 |
H130070001 |
Крышка горелки (нижняя часть) |
|
16 |
S471100008 |
Вентилятор (small) |
|
17 |
S221110001 |
Трансформотор розжига KI-110 |
|
18 |
no code |
assembled with No.14 |
|
19 |
H130060005 |
Крышка горелки (верхняя часть) |
|
20 |
S471100007 |
Колесо вентилятора (Big) |
|
21 |
H130170001 |
Крышка вентилятора |
|
22 |
S181100003 |
Форсунка 0.50*80 ° H |
|
23 |
S441100001 |
Адаптер форсунки |
|
24 |
S331100001 |
электрод розжига |
|
25 |
S314100001 |
Фотоэлектрический |
|
26 |
S212100005 |
Электродвигатель KM-045-P |
|
27 |
H850050012 |
Крышка воздушной заслонки |
|
28 |
S141110005 |
Электричесий топливный насос_13k 8.5K 0.5G |
|
28-1 |
S141210001 |
Электричесий топливный насос_17K 10K 0.5G |
|
29 |
S414100001 |
Медная топливная |
|
30 |
H140180007 |
Кронштейн топливного насоса |
|
31 |
S261100001 |
Сетевой шнур 7A*2.25M |
|
32 |
S422100005 |
Шланг топлива 2SF (SUS) |
|
33 |
H850090004 |
Фильтр |
|
34 |
S631100003 |
Инструкция(TURBO-RUS) |
|
35 |
S121110024 |
Комнатный Термстат CTR-5700 |
|
36 |
H850070004 |
Заглушка 25A |
|
37 |
S521100003 |
Штуцер топливного шланга 1/2*1/4 |
|
38 |
S514100005 |
Ниппель топливного шланга 1/2"*1/4" |
|
39 |
S453100001 |
Бандаж 89Φ |
